마이크로비트용 조이스틱 확장보드 사용법

ELECFREAKS의 마이크로비트용 조이스틱 확장보드 사용법

https://www.elecfreaks.com/joystick-bit-for-micro-bit.html

ELECFREAKS micro:bit Joystick:bit

(현재는 안 파는 듯. 새로운 조이스틱이 나온 것으로 보입니다.)

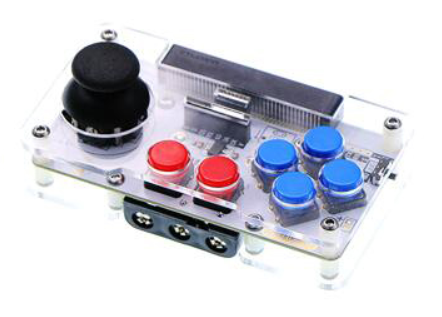

이렇게 생긴 제품이며, 하단에 AAA 건전지 3개가 들어가고, 상단에 마이크로비트를 연결해서 사용합니다.



조이스틱은 좌우가 P0, 위아래가 P1 핀에 아날로그로 연결되어 있고,

버튼은 파란색+빨간색 6개 모두 P2 핀에 아날로그로 연결되어 있습니다.



조이스틱 좌우 : 안 움직이면 500 정도의 값. 왼쪽이 A0 감소

                          A0 < 400이면 왼쪽 / A0 > 600이면 오른쪽



조이스틱 상하 : 안 움직이면 500 정도. 내리면 A1 감소

                          A1 < 400이면 아래쪽 / A1 > 600이면 위쪽



버튼 : A2 < 256 이면 파란색 위쪽 버튼

          A2 < 597 이면 파란색 오른쪽 버튼

          A2 < 725 이면 파란색 아래쪽 버튼

          A2 < 793 이면 파란색 왼쪽 버튼

          A2 < 836 이면 빨강색 오른쪽 버튼

          A2 < 938 이면 빨강색 왼쪽 버튼



ps. 예전에 다뤘던 디바이스인데, 그 때 만들었던 코드랑 다름. 그 때 테스트를 다 안해봤나?

     아무튼 위의 내용으로 잘 작동함
